CellCelector Nanowell Arrays
Nanowell Arrays für Isolierung, Screening und Klonierung von Einzelzellen
Die ALS GmbH bietet eine breite Palette innovativer CellCelector™ Nanowell Arrays für Einzelzell-Screening und -Isolierung sowie für Einzelzell-Klonierungs-Workflows, die in verschiedenen klinischen, sowie Forschungs- und Bioprocessing-Anwendungen eingesetzt werden können.

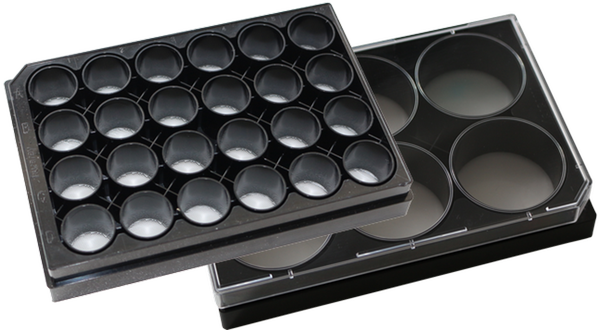

Auf dem CellCelector™ Einzelzell- und Klon-Pickingsystem sind die ALS-Nanowell-Verbrauchsmaterialien einfach zu verwenden und ermöglichen einen hohen Durchsatz. Sie sind eine kostengünstige Alternative zu herkömmlichen Methoden wie Limited dilution, FACS und andere Einzelzell-Screening und Klonierungsmethoden. Unsere Nanowell Arrays sind in verschiedenen Formaten von 2 Well-Kammer-Objektträgern bis hin zu 6 und 24 Well-Platten erhältlich. Sie verfügen über 100.000 bis mehrere Millionen Nanowells pro Platte/Objektträger mit Nanowell-Volumina von einigen Nanolitern bis hinunter zu einigen Pikolitern.
CellCelector™ 4 nl Nanowellplatten für die Einzelzellklonierung (S200)
Die CellCelector™ Nanowellplatten verfügen über tausende quadratische Nanowells (S200) mit einer jeweiligen Größe von 200 µm, die das parallele Klonieren von Hunderten oder sogar Tausenden von Klonen innerhalb einer Platte ermöglichen. Das Volumen jedes Nanowells beträgt 4 nl, was für einen Klon von 50-100 Zellen (abhängig von der Zellgröße) ausreichend groß ist. Die Platten sind in den Standardformaten SBS 6 und 24 well erhältlich. Dadurch können mehrere Experimente nebeneinander durchgeführt werden. 6 well und 24 well-Platten weisen 135.000 bzw. 100.000 Nanowells pro Platte auf. Eine Ultra-Low-Attachment (ULA)-Oberfläche verhindert das Anhaften von Zellen an der Plattenoberfläche und ermöglicht so die Bildung von 3D-Sphäroiden und einen 100 % effizienten automatisierten Einzelzell- oder Klontransfer aus den Nanowells in reguläre Zellkulturplatten zur weiteren Kultivierung oder Analyse.

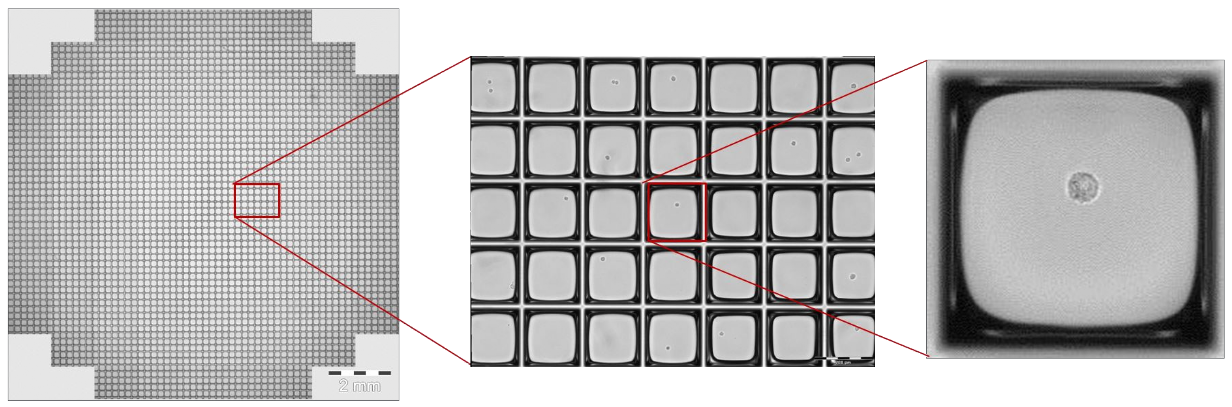

Übersicht eines gescannten Wells und verschiedene Vergrößerungen bis zum einzelnen Nanowell (10x). Der CellCelector ermöglicht das automatisierte Scannen und die automatisierte Detektion der Zellen innerhalb der einzelnen Nanowells.
Die CellCelector™ S200 ULA Nanowellplatten sind für die folgenden Anwendungen ideal:
- Einzelzellklonierung nach Genome Editing (z.B. Stammzellen wie iPSC etc.)
- Sphäroidbildung, -darstellung und -screening
Die 24 well Platte bietet eine kostengünstige Lösung für die parallele Bearbeitung mehrerer Proben. Pro Well können mehr als 500 Einzelzellen zu Klonen heranwachsen.
Spezifikationen
Produkt | Platte S200-100 72K, 24 well, ULA |
Bestellnummer | CC0079 |
Plattenmaße (mm) | 128 x 86 x 22 |
Plattenmaterial | PS |
Anzahl der Wells |  24 |
Nanowellvolumen | 4nl |
Form des Nanowells |  Quadrat |
Nanowellgröße | 200 x 200 µm |
Nanowelltiefe | 100 µm |
Nanowells pro Well | 3.000 |
Nanowells pro Platte | 72.000 |
Oberflächenbehandlung der Nanowells | ULA |
Empfohlene Glaskapillare (Durchmesser) | 80 µm |
S200 Nanowellplatten sind ebenfalls mit einer plasmabehandelten Nanowelloberfläche für die Kultivierung adhärenter Zellen erhältlich (Bestellnummer CC0075 für 24 well Platten und CC0073 für 6 well Platten, siehe Bestellinformationen am Ende der Seite).
CellCelector™ sub-nanoliter Nanowell Arrays für Einzelzellscreening und Isolierung seltener Einzelzellen (H100, U40, U25)
Arrays von Sub-Nanoliter-Nanowells stellen die nächste Methodengeneration für das Screening und die Isolierung einzelner Zellen dar. Wir haben eine Reihe von Arrays mit Nanowell-Größen entwickelt, die derzeit von 100 µm (0,9 nl) bis 25 µm (12 pl-Volumen) reichen. 100 µm-Nanowells weisen eine hexagonale Form auf, durch die eine hohe Packungseffizienz der Nanowells und ein einfaches Picken der Zellen ermöglicht wird. Diese Nanowells können auch für das Klonen von Einzelzellen bis zu etwa 16 Zellen pro Klon verwendet werden. Kleinere 40 µm-Nanowells ermöglichen die gemeinsame Lokalisierung verschiedener Zelltypen in den gleichen Wells für funktionelle Studien oder Rezeptor-/Reporterzell-Assays. Schließlich ermöglichen 25 µm und kleinere Nanowells die Isolierung und Analyse seltener Einzelzellen wie zirkulierende Tumorzellen (CTCs)/Fötuszellen oder das Screening von Antikörper/Protein produzierenden Zellen (z.B. B-Zellen) durch Sekretionstests. Die effektive Trennung von Einzelzellen in kleinen Vertiefungen mit definiertem Abstand ermöglicht extrem hohe Aussaatdichten von Zehntausenden von Zellen, ohne die Fähigkeit zum Screening, zur Analyse oder zur individuellen Selektion zu beeinträchtigen. Alle kleinen Nanowells haben ein optimiertes und zum Patent angemeldetes UFO-Design, das eine Wiederfindungseffizienz von 100 % der Einzelzellen bietet.

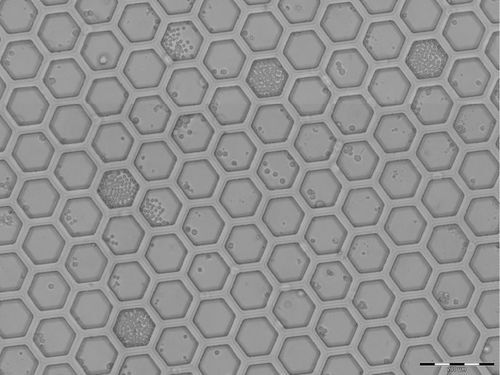

H100 hexagonales Nanowell Array mit gewachsenen Hybridomaklonen
(0.9 nl/Nanowell)

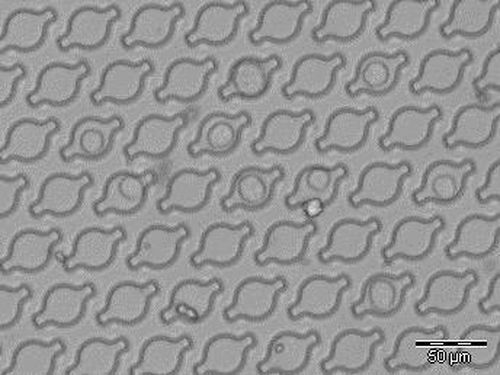

U25 UFO Nanowell Array beladen mit zirkulierenden Tumorzellen
(12 pl/Nanowell)
Sub-nanoliter Nanowell Arrays werden in 2 Standardformaten angeboten: 6 well Platte und 2 well Objektträger.

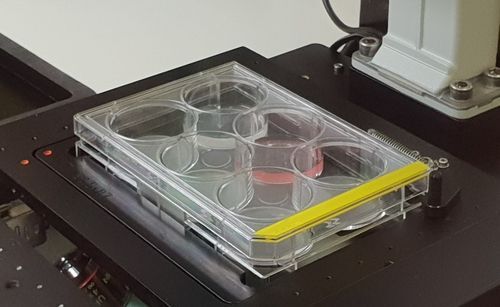

6 well Nanowellplatte

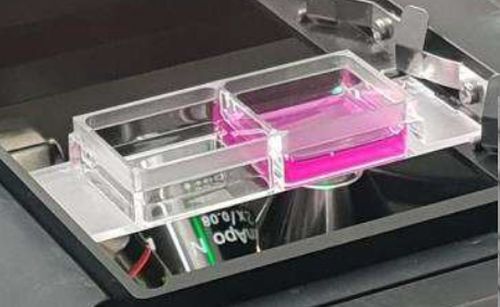

2 well Nanowellobjektträger
Spezifikationen
Produkt | Platte H100-100 330K, 24 well | Platte H100-100 360K, 6 well | Platte U40-40 850K, 24 well | Platte U40-40 1M, 6 well | Objektträger U40-40 200K, 2 well | Objektträger U25-25 400K, 2 well |
Bestellnummer | CC0084 | CC0080 | CC0096 | CC0097 | CC0083 | CC0081 |
Plattenmaße (mm) | 128 x 86 x 22 | 128 x 86 x 22 | 128 x 86 x 22 | 128 x 86 x 22 | 25,5 x 75,5 x 10,8 | 25,5 x 75,5 x 10,8 |
Anzahl der Wells | 24 |  6 | 24 | 6 |  2 | 2 |
Nanowellvolumen | 0.9 nl | 0.9 nl | 50 pl | 50 pl | 50 pl | 12 pl |
Form des Nanowells |  Hex | Hex |  UFO (geflügelter Kreis) | UFO (geflügelter Kreis) | UFO (geflügelter Kreis) | UFO (geflügelter Kreis) |
Nanowellgröße | 100 µm | 100 µm | 40 µm | 40 µm | 40 µm | 25 µm |
Nanowelltiefe | 100 µm | 100 µm | 40 µm | 40 µm | 40 µm | 25 µm |
Nanowells pro Well | 14.000 | 60.000 | 36.000 | 160.000 | 50.000 | 200.000 |
Nanowells pro Platte / Objektträger | 330.000 | 360.000 | 850.000 | 1.000.000 | 200.000 | 400.000 |
Oberfläche der Nanowells | unbehandelt | unbehandelt | unbehandelt | unbehandelt | unbehandelt | unbehandelt |
Empfohlene Glaskapillare (Durchmesser) | 50 µm | 50 µm | 30 µm | 30 µm | 30 µm | 20 µm |
Die CellCelector sub-nanoliter Arrays sind für die folgenden Anwendungen ideal:
- B-Zellen Screening (Sekretionsassay in den Nanowells für Antikörperentwicklung)
- Hybridoma Einzelzellklonierung und -screening
- Isolierung seltener Zellen (CTCs, fetale Zellen, etc.)
- Zellclusterisolierung
SIEVEWELL™ Nanowell Arrays für seltene Einzelzellen
Der SIEVEWELL™ Chip besteht aus einer dünnen Membran mit Nanowells einer Breite von 20 µm und einer Höhe von 25 µm. Insgesamt befinden sich auf dem Chip 370.000 Nanowells auf einer Fläche von 17 x 17 mm. Die äußeren Abmessungen des Chips entsprechen den Standardmaßen von Mikroskop-Objektträgern. In jedem einzelnen Nanowell befinden sich 2 Poren von jeweils 2 µm Durchmesser. Die hexagonale Form der Nanowells ist für die automatische Detektion der Zellen sowie das automatisierte Zellzählen perfekt geeignet. Die Membran der SIEVEWELLs™ zeichnet sich durch eine besonders hohe Transparenz und eine sehr geringe Autofluoreszenz aus, was sie besonders für mikroskopische Anwendungen prädestiniert.

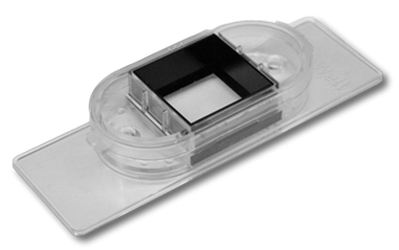

Sievewell™ Chip

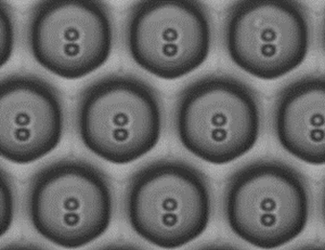

Mikroskopische Ansicht der Nanowellstruktur mit jeweils 2 Poren pro Well
Spezifikation
Produkt | SIEVEWELL Chip 370K | SIEVEWELL Chip 90K |
Bestellnummer | CC0085 | CC0098 |
Außenmaße (mm) | 25 x 75 x 12 | 25 x 75 x 12 |
Gesamtvolumen (ml) | 0,5 - 2 ml | 0,5 - 2 ml |
Anzahl der Wells pro Chip | 1 | 1 |
Nanowellvolumen | 8,6 pl | 108 pl |
Form des Nanowells | Hex | Hex |
Nanowellgröße | 20 µm | 50 µm |
Nanowelltiefe | 25 µm | 50 µm |
Nanowells pro Chip | 370.000 | 90.000 |
Oberfläche der Nanowells | unbehandelt | unbehandelt |
Empfohlene Glaskapillare (Durchmesser) | 20 µm | 20 µm |
Aufgrund ihrer einzigartigen Siebstruktur sind die SIEVEWELL™ Arrays einfach in der Handhabung und die perfekte Lösung für
- das Anfärben seltener Einzelzellen direkt auf dem Chip ohne Zellverlust
- die Isolierung seltener Einzelzellen aus Zellsuspensionen
Bestellinformationen
Alle Nanowell Produkte sind einzeln verpackt und werden in 5er Packs verkauft. Bitte kontaktieren Sie uns für andere Kombinationen von Nanowell-Designs und Platten- oder Objektträgerformaten, die nachfolgend nicht aufgeführt sind.
Bestellnummer | Format | Beschreibung | Anzahl/Verpackung |
Nanowell-Design S200, 4 nl/Nanowell | |||
CC0079 | | CellCelector Nanowellplatte S200-100 100K, 24 well, ULA | 5 |
CC0075 | | CellCelector Nanowellplatte S200-100 100K, 24 well, Plasma treated | 5 |
Nanowell-Design H100, 0.8 nl/Nanowell | |||
CC0084 | | CellCelector Nanowell platte H100-100 330K, 24 well, unbehandelt | 5 |
CC0080 | | CellCelector Nanowellplatte H100-100 360K, 6 well, unbehandelt | 5 |
Nanowell-Design U40, 50 pl/Nanowell | |||
CC0096 | | CellCelector Nanowell platte U40-40 850K, 24 well, unbehandelt | 5 |
CC0097 | | CellCelector Nanowell platte U40-40 1M, 6 well, unbehandelt | 5 |
CC0083 | | CellCelector Nanowellobjektträger U40-40 200K, 2 well, unbehandelt | 5 |
Nanowell-Design U25, 12 pl/Nanowell | |||
CC0081 | | CellCelector Nanowellobjektträger U25-25 400K, 2 well, unbehandelt | 5 |
Nanowell-Design U15, 2.7 pl/Nanowell | |||
Kontaktieren Sie uns! | |||
SIEVEWELL™ Chip | |||
CC0085 |  | SIEVEWELL Chip 370K, 1 well, unbehandelt | 5 |
CC0098 | | SIEVEWELL Chip 90K, 1 well, unbehandelt | 5 |
Möchten Sie bestellen oder benötigen Sie weitere Informationen?
