電動ステージ

マイクロポジショニングとスキャン用の電動高精度ステージ

当社の電動ステージは、物体の正確な動きのために設計されており、手頃な価格で高精度、高速、コンパクトな設置寸法を必要とするすべてのアプリケーションに最適です。
もともとは、単一細胞およびコロニーピッキングシステムであるALSCellCelector用に開発されました™、当社の高精度ステージは、最大の繰り返し精度を提供する正確で高速なバックラッシュのない動きが特徴です。

応用分野

  • 精密位置決めシステム
  • 顕微鏡画像とスキャン
  • 測定および検査テーブル
  • 部品のラベリングとレーザー印刷のための部品の配置
  • 光学システム
  • ラボの自動化
  • 組立技術
  • カスタムメイドの位置決めシステム

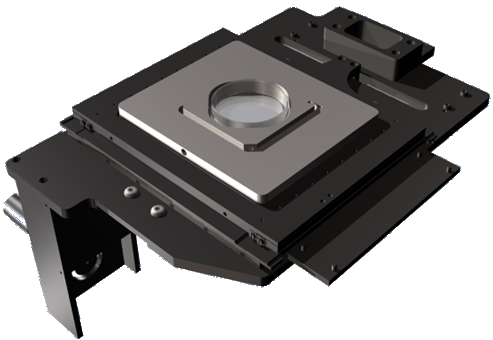

high precision stage

設計

  • 多数のオプションを備えた3つのサイズA、B、C
  • ダイナミクスと精度のためのブラシレスDCサーボモーターを備えたドライブ
  • CANopenによる制御
  • エンコーダフィードバックによるドライブ制御
  • 最高の位置決め精度を実現するドライブの低バックラッシュ設計
  • 洗浄液に反応しないアクチュエータ
  • ボールねじによる動力伝達
  • クロスローラーガイド
  • 軽量化と光の反射を防ぐため、黒色アルマイト製のテーブル
  • 1.3505ベアリングスチールガイド
  • 堅牢なVA2で作られた接続要素
  • CE準拠の設計

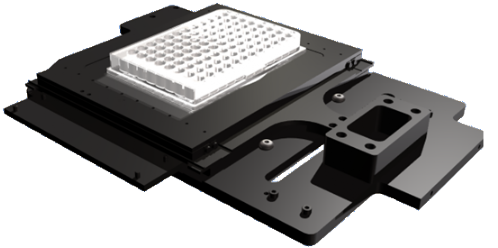

microscopic stage

仕様

ステージサイズA


  • 許容荷重:中心に1.5kg
  • 位置決め精度:最大+ 0.01 mm
  • 再現性:最大+ 0.001 mm
  • ご要望に応じて他のサイズ-最大150mmx 150mmの距離

ステージサイズB


  • 許容荷重:中心30kg
  • 位置決め精度:最大+ 0.01 mm
  • 再現性:最大+ 0.005 mm
  • ご要望に応じて他のサイズ-最大400mmx 400mmの距離

ステージサイズC


  • 許容荷重:中心50kg
  • 位置決め精度:最大+ 0.02 mm
  • 再現性:最大+ 0.01 mm
  • ご要望に応じて他のサイズ-最大600mmx 600mmの距離

オプションとカスタマイズされたソリューション

私たちは各アプリケーションが異なることを知っているので、モジュラー設計のすべての段階に多数のオプションを提供します。もちろん、標準バージョンに基づいてカスタマイズされたソリューションを提供したり、OEMサービスの一部として完全な新しい開発を実現したりすることもできます。これにより、アプリケーションに完全に適合した位置決めシステムが提供されます。


オプション

  • ステッピングモーターまたは手動ドライブ
  • + 200nmまでの高い絶対精度制御のための変位測定システム
  • 1〜3軸のジョイスティックによる制御と入力
  • 精度要件の低い大きなテーブル用のベルトドライブ
  • 追加のカスタム取り付けポイントが可能
  • カスタマイズされたステージデザイン
  • .net-SDKが利用可能な高レベルステージコントローラー
  • 通信オプションには、PROFIBUS、TCP-IPまたはシリアルインターフェースが含まれます
  • 各種表面素材
  • プレート、ペトリ皿、顕微鏡スライド、その他のオブジェクト用にカスタマイズされたアダプターが利用可能
  • クラス6までのクリーンルームでの操作も可能

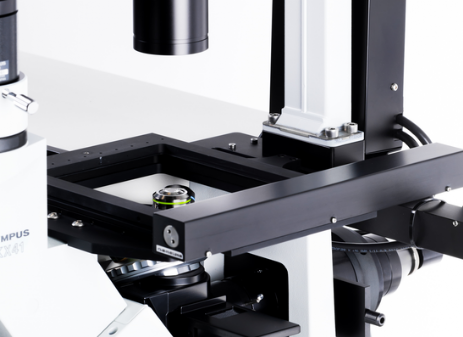

high precision stage
私たちの高精度ステージに興味がありますか、それともカスタマイズされたソリューションが必要ですか?
